（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

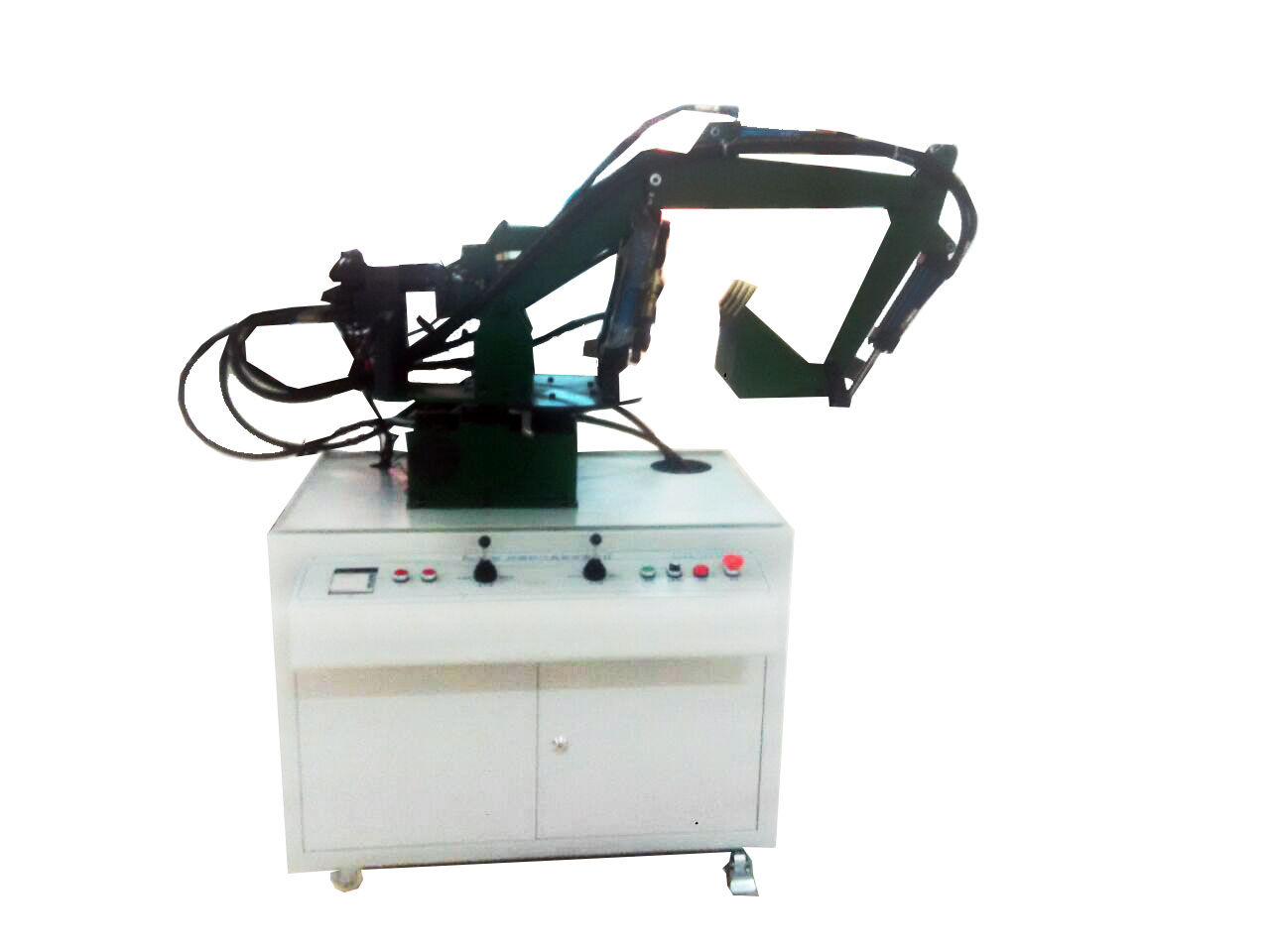

液压挖掘机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山采掘作业。目前中小型挖掘机几乎全部采用了液压传动。液压挖掘机较之机械式挖掘机具有体积小、重量轻、操作灵活方便、挖掘力大、易于实现过载保护和远距离操纵等优点。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
五、挖掘机实验台的配置清单：
|
序号 |
名称 |
规格型号 |
数量 |
厂 家 |
备 注 |
|
液压站 |
|||||
|
1 |
电机 |
M3P4H523 |
1 |
捷佳 |
|
|
2 |
变量叶片泵 |
VAI-15F-A3 |
1 |
朝田液压 |
|
|
3 |
油箱 |
40L |
1 |
嘉国教仪 |
|
|
4 |
油位指示计 |
YWZ-150 |
1 |
浙江东瓯 |
|
|
5 |
回油滤油器 |
WU-160×100J |
1 |
浙江金洋 |
|
|
6 |
空气滤清器 |
EF-25 |
1 |
浙江金洋 |
|
|
7 |
液压油 |
32# |
1 |
嘉国教仪 |
|
|
8 |
油路板集成块 |
|
1 |
嘉国教仪 |
|
|
液压控制元件 |
|||||
|
9 |
油缸 |
M0B30/16/100CA |
1 |
上海正控 |
|
|
M0B30/16/150CA |
3 |
上海正控 |
|
||
|
10 |
轴向柱塞液压马达 |
10MCY14-1B |
1 |
宁波 |
|
|
11 |
三位四通电磁换向阀 |
D5-02-3C2-D2 |
4 |
朝田液压 |
|
|
12 |
三位四通手动换向阀 |
DMG-02-3C2-O |
3 |
朝田液压 |
|
|
13 |
叠加式溢流阀 |
MBP-02 |
1 |
朝田液压 |
|
|
14 |
叠加式节流阀 |
MTP-02 |
1 |
朝田液压 |
（马达） |
|
15 |
叠加式单向节流阀 |
MSA-02-X |
3 |
朝田液压 |
（铲斗、斗杆） |
|
16 |
叠加式单向节流阀 |
MSB-02-X |
3 |
朝田液压 |
（动臂） |
|
扩展机械模块（挖掘机械） |
|||||
|
17 |
铲斗 |
JY-CD-I |
1 |
嘉国教仪 |
|
|
18 |
斗杆 |
JY-DG-I |
1 |
嘉国教仪 |
|
|
19 |
转动臂 |
JY-HDB-I |
1 |
嘉国教仪 |
|
|
20 |
回转机械 |
JY-HZZ-I |
1套 |
嘉国教仪 |
|
|
测控元器件 |
|||||
|
21 |
PLC |
FX1S-24MR |
1 |
三菱 |
|
|
22 |
PLC通讯电缆 |
|
1 |
三菱 |
|
|
23 |
中间继电器 |
HH54P |
10 |
前进电器 |
DC24V |
|
24 |
接触器 |
CJ20-20 |
1 |
德力西 |
20A 220V |
|
25 |
三相漏电保护开关 |
DZ47LE |
1 |
德力西 |
C20 |
|
26 |
单极断路器 |
DZ47-63 |
1 |
德力西 |
C6 1P |
|
27 |
紧停按钮 |
LAY50-11Z |
1 |
上海双科 |
|
|
28 |
带灯按钮 |
LAY50-11D/24 |
9 |
上海双科 |
|
|
29 |
自锁带灯按钮 |
LAY50-11DT/24 |
1 |
上海双科 |
|
|
30 |
两档旋钮 |
LAY50-11X2 |
1 |
上海双科 |
|
|
31 |
开关电源 |
HS-150-24 |
1 |
上海明纬 |
|
|
软件与文档资料 |
|||||
|
32 |
PLC编程软件 |
|
1 |
三菱 |
|
|
33 |
PLC编程手册 |
|
1 |
三菱 |
|
|
34 |
实验指导书 |
|
1 |
嘉国教仪 |
|
|
35 |
装箱单 |
|
1 |
嘉国教仪 |
|
|
辅助元件 |
|||||
|
36 |
耐压胶管 |
|
10 |
上海 |
|
|
37 |
防震压力表 |
Y60ZT （0-10MPa 2.5级） |
4 |
红旗 |
|
|
38 |
仪表盘 |
|
1 |
嘉国教仪 |
|
|
39 |
液压阀过渡集成块 |
|
2 |
嘉国教仪 |
|
|
配套工具 |
|||||
|
40 |
活动扳手 |
10，， |
1 |
上海 |
|
|
41 |
活动扳手 |
12，， |
1 |
上海 |
|
|
42 |
内六角扳手 |
|
1套 |
上海 |
|
|
43 |
开口扳手 |
5-6 |
1 |
上海 |
|
|
44 |
开口扳手 |
8-10 |
1 |
上海 |
|
|
45 |
开口扳手 |
12-14 |
1 |
上海 |
|
|
46 |
开口扳手 |
17-19 |
1 |
上海 |
|
|
47 |
螺丝刀（一字、十字） |
6，， |
各1 |
上海 |
|
|
48 |
螺丝刀（一字、十字） |
2，， |
各1 |
上海 |
小型 |
|
49 |
螺塞 |
M10×1 |
10 |
上海 |
|
|
50 |
尖嘴钳 |
|
1 |
上海 |
|
|
51 |
工具盒 |
|
1 |
上海 |
|
|
52 |
防尘罩 |
|
1 |
嘉国教仪 |
|
|
易损件 |
|||||
|
53 |
组合垫 |
φ10 |
10 |
宁波 |
|
|
54 |
O型圈 |
φ10×2.4 |
20 |
宁波 |
|
|
55 |
堵丝 |
1/8 |
5 |
长沙 |
|
|
56 |
自锁按扭 |
LAY50-11DT/24 |
1 |
上海双科 |
|
|
57 |
带灯按钮 |
LAY50-11D/24 |
1 |
上海双科 |
|
|
58 |
压力表 |
Y60ZT （0-10MPa 2.5级） |
1 |
红旗仪表 |
|
|
实验操作台 |
|||||
|
59 |
挖掘机械 |
1550×650×1800mm |
1 |
嘉国教仪 |
|
