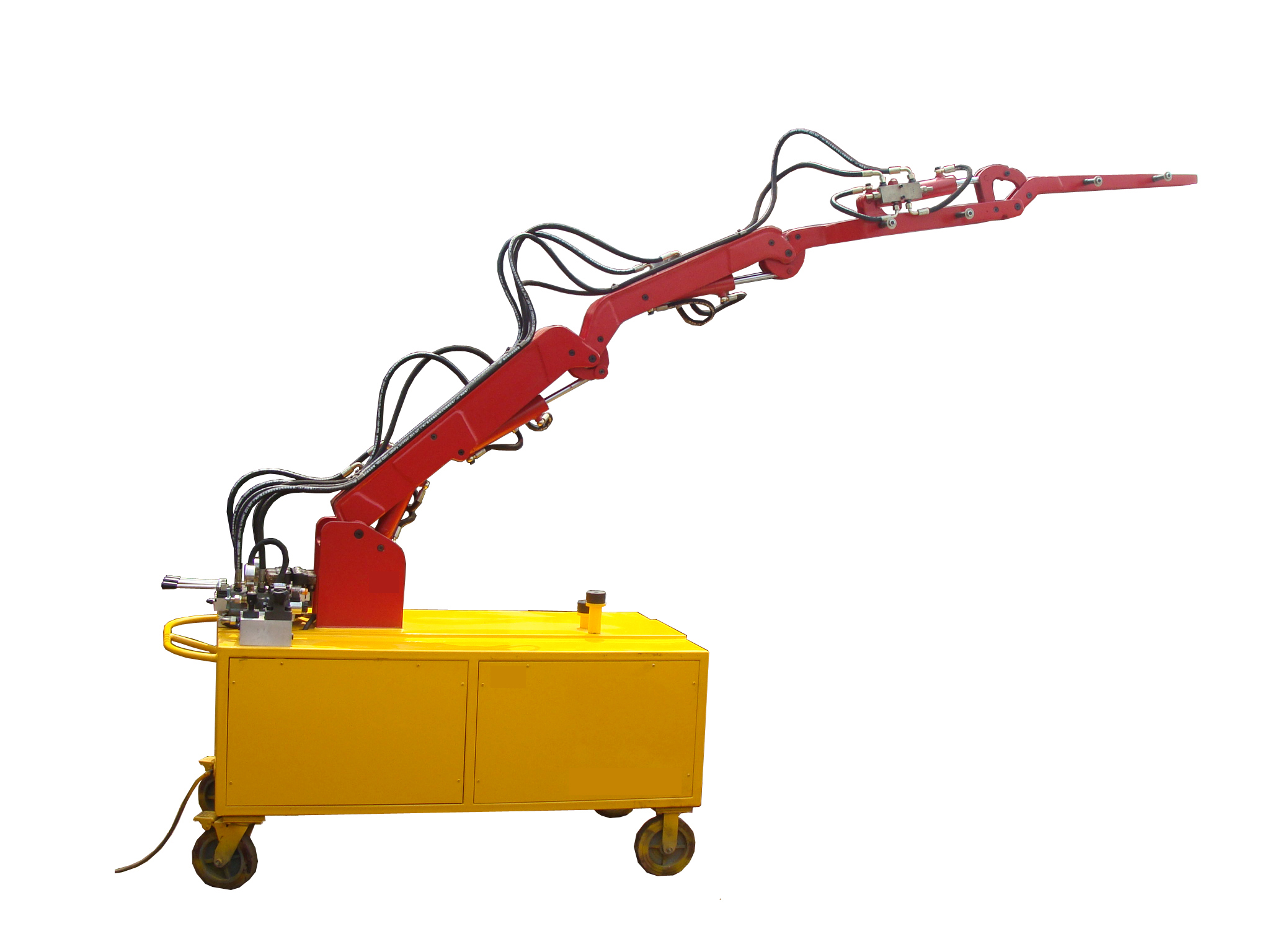

用于了解混凝土泵车臂架的结构及工作原理，驱动及控制方式。能完成臂架的展开与收拢，位置控制，单臂展开、收拢，多臂展开、收拢，展开时间控制，臂架加载控制实验等功能，整机采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、万向刹车脚轮结构。臂架按37m实物泵车长度按1:10缩小制作，采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、榆次等知名工业品牌元件。
一、主要参数：
排 量：5.9ml/rev
油泵电机：M3P4H523/ VAI-15F-A3转 速：1420r/min
变量叶片泵组：1套 驱动功率：1.5KW
型 号：2HP+VC1-25F-A3 电 源：220V/380V 50Hz
最高使用压力：7Mpa
风冷却器：1台
型 号：AW0608
压 力：1.4Mpa
流 量：20L/min
功 率：65W
电 源：220V
油 箱：容积80L 过滤精度：10μm
二、配置清单
|
序号 |
型号 |
名称 |
制造厂家 |
数量 |
备注 |
|
1 |
JG-A |
泵臂 |
嘉国教仪 |
|
|
|
2 |
JG-02 |
泵送部分 |
嘉国教仪 |
|
|
|
3 |
JG-01-10-14 |
泵座 |
嘉国教仪 |
|
|
|
4 |
JG-00 |
臂式泵送系统 |
嘉国教仪 |
|
|
|
5 |
JG-01-01 |
臂座 |
嘉国教仪 |
|
|
|
6 |
JG-01-06 |
臂座垫板 |
嘉国教仪 |
|
|
|
7 |
JG-01-07 |
臂座驱动大齿轮 |
嘉国教仪 |
|
|
|
8 |
JG-01-02 |
臂座上弯管 |
嘉国教仪 |
|
|
|
9 |
JG-01-09 |
臂座下弯管 |
嘉国教仪 |
|
|
|
10 |
JG-01-05 |
臂座油管接头 |
嘉国教仪 |
|
|
|
11 |
JG-01-10-01 |
齿轮档盖 |
嘉国教仪 |
|
|
|
12 |
JG-01-08 |
大齿轮托板 |
嘉国教仪 |
|
|
|
13 |
JG-01-04-02 |
钢管联接件一 |
嘉国教仪 |
|
|
|
14 |
JG-01-04-03 |
钢管联接件二 |
嘉国教仪 |
|
|
|
15 |
JG-01-04-01 |
活动管套外固定圈 |
嘉国教仪 |
|
|
|
16 |
JG-01-04 |
活动管套 |
嘉国教仪 |
|
|
|
17 |
JG-01-05-03 |
活动套环 |
嘉国教仪 |
|
|
|
18 |
JG-01-10-12 |
减速器端联轴器 |
嘉国教仪 |
|
|
|
19 |
JG-01-10-08 |
减速器机体 |
嘉国教仪 |
|
|
|
20 |
JG-01-10-00 |
伸展臂驱动减速机 |
嘉国教仪 |
|
|
|
21 |
JG-01-05-05 |
推力轴承支撑圈 |
嘉国教仪 |
|
|
|
22 |
JG-01-10-06 |
涡轮 |
嘉国教仪 |
|
|
|
23 |
JG-01-10-03 |
涡轮输出轴 |
嘉国教仪 |
|
|
|
24 |
JG-01-10-07 |
涡轮输出轴闷盖 |
嘉国教仪 |
|
|
|
25 |
JG-01-10-04 |
涡轮输出轴透盖 |
嘉国教仪 |
|
|
|
26 |
JG-01-10-05 |
涡轮限位套 |
嘉国教仪 |
|
|
|
27 |
JG-01-10-10 |
蜗杆 |
嘉国教仪 |
|
|
|
28 |
JG-01-10-09 |
蜗杆闷盖 |
嘉国教仪 |
|
|
|
29 |
JG-01-10-11 |
蜗杆透盖 |
嘉国教仪 |
|
|
|
30 |
JG-01-10-02 |
小齿轮 |
嘉国教仪 |
|
|
|
31 |
JG-01-12-00 |
一臂 |
嘉国教仪 |
|
|
|
32 |
JG-01-12-03 |
一臂拉杆销 |
嘉国教仪 |
|
|
|
33 |
JG-01-12-08 |
一臂油缸档盖 |
嘉国教仪 |
|
|
|
34 |
JG-01-12-06 |
一臂油缸连接销 |
嘉国教仪 |
|
|
|
35 |
JG-01-11 |
一臂油缸座 |
嘉国教仪 |
|
|
|
36 |
JG-01-12-01 |
一臂主臂架 |
嘉国教仪 |
|
|
|
37 |
JG-01-12-05 |
一二臂连接销 |
嘉国教仪 |
|
|
|
38 |
JG-01-12-04 |
一二臂连接销挡块 |
嘉国教仪 |
|
|
|
39 |
JG-01-12-02 |
油缸臂架拉杆 |
嘉国教仪 |
|
|
|
40 |
JG-01-12-07 |
油缸拉杆限位套 |
嘉国教仪 |
|
|
|
41 |
JG-01-05-04 |
中心柱 |
嘉国教仪 |
|
|
|
42 |
JG-01-05-06 |
中心柱螺母 |
嘉国教仪 |
|
|
|
43 |
JG-01-05-02 |
轴承档盖 |
嘉国教仪 |
|
|
|
44 |
JG-01-05-01 |
轴承座圈 |
嘉国教仪 |
|
|
