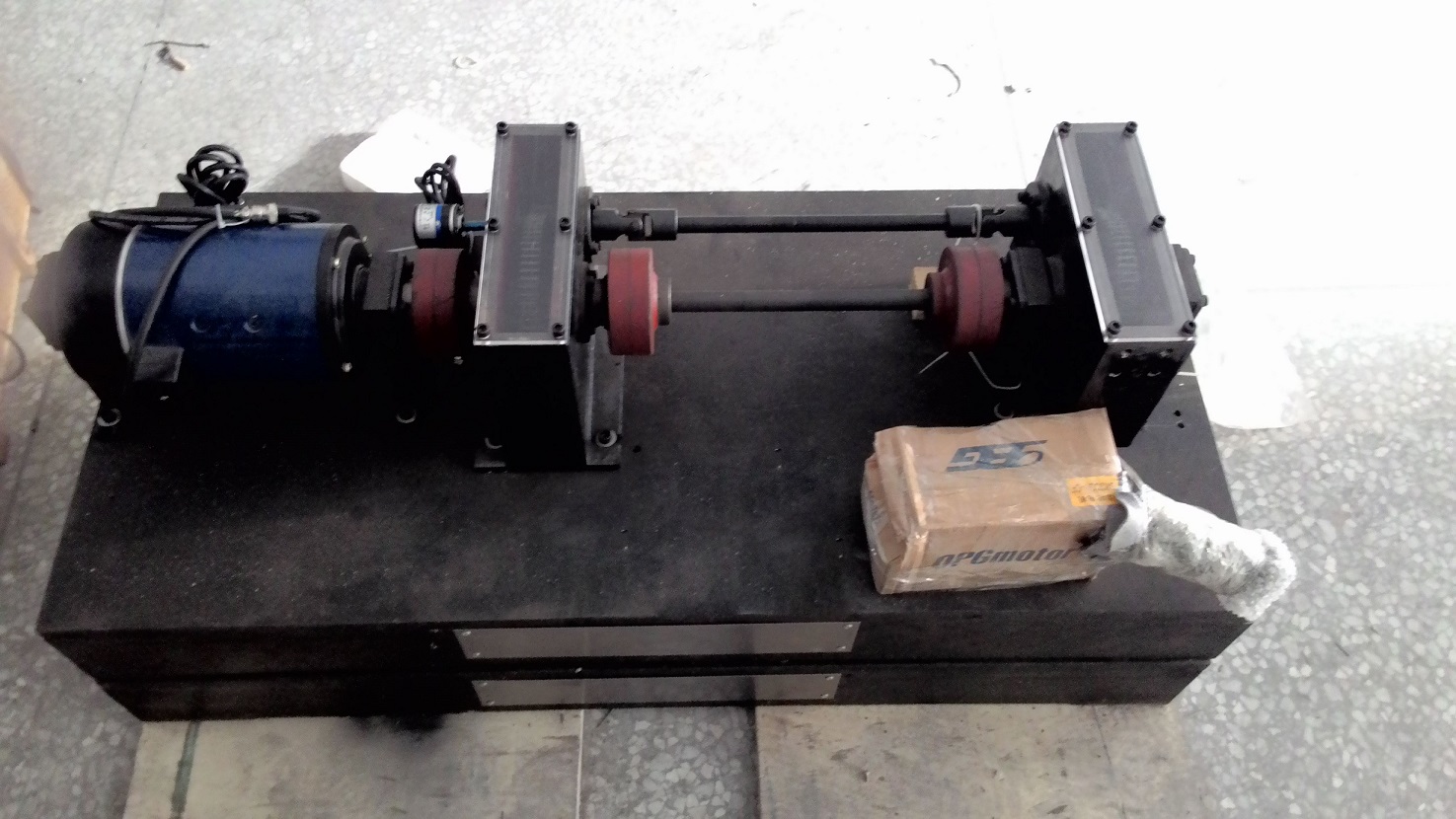

JYCX-C型封闭功率流式齿轮传动实验台

产品简介： 该实验台采用悬挂式齿轮箱不停机加载方式，加载方便、操作简单安全、耗能少。在数据处理方面，既可直接抄录数据手工计算，也可以和计算机接口组成具有数据采集处理，结果曲线显示，信息储存、打印输出等多种功能的自动化处理系统。该系统具有体积小、重量轻、电机一体化相结合等特点。

7x24小时咨询热线 13667316246  13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

一、实验目的：
1、了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的

方法。
2、通过改变载荷，测出不同载荷下的传动效率和功率。输出T1-T9关系曲线

及η－T9曲线。其中T1为轮系输入扭矩（即电机输出扭矩），T9为封

闭扭矩（也即载荷扭矩）。η为齿轮传动效率。
3、具有网络通讯口联接本公司开发出来的多机通讯转换器，用一台PC机连

接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效

率，使实验室工作向智能化、网络化发展。

 二、主要技术参数：

1、 直流电机1台：额定功率355W，额定转速0～1000r/min，输入电源： 单

相三线AC220V±10%  50Hz。
2、电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A。

3、直流调速器1个：采用PWM脉宽调制技术，输出电压0～110VDC，输出电

流4ADC。

4、数显转速表1个：显示电机的输出转速。

5、数显转速表1个：显示电机的输出转速。

6、数据采集器1套：具有一路模拟量输入通道和一路数字量输入通道。

7、称重传感器1个：额定载荷5kg；灵敏度1.0mV/V。

8、光电传感器1个：可精确的测量电机的转速。

9、机械零部件1套：齿轮、联轴器、刚性轴、弹性轴等。

10、速比：i=1
11、最大封闭功率：P8=1500W

12、试验齿轮模数：m=2
13、齿数：Z4=Z3=Z2=Z1=38
14、最大封闭扭矩：TB=15NM
15、中心矩：A=76mm
16、外形尺寸：900×620×880(mm)
1）重  量：90kg

三、实验台架

采用2.0mm或以上的铁质双层亚光密纹喷塑结构，内部框架结构，下拉式操作面板，铸件平板台面。设有带锁柜子，可放置配件及资料等。应设有四个带刹车万向轮，便于移动和固定。
