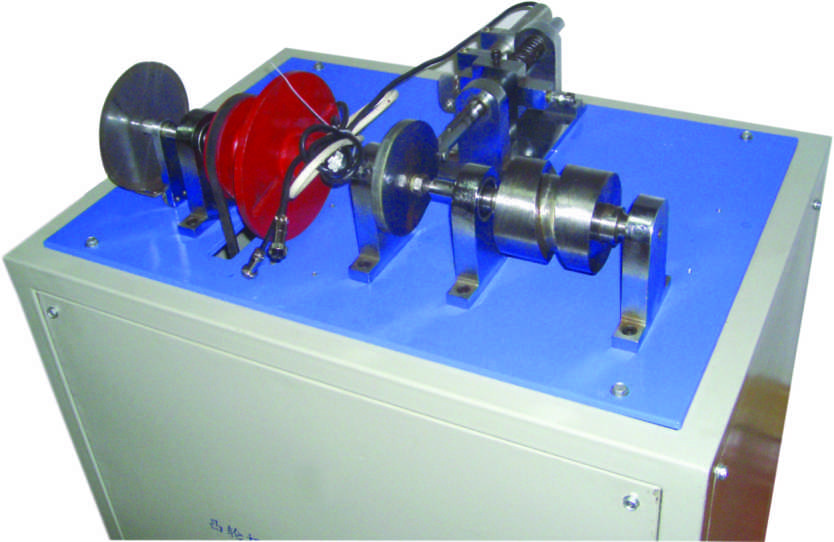

JYTL-B型多种凸轮机构实验台

产品简介： 该实验台可实现盘形凸轮虚拟设计及实物拼装（能拼装盘形凸轮和圆柱凸轮两种凸轮机构）；盘形凸轮（4种）和圆柱凸轮的廓线运动规律仿真及检测；系统速度波动检测及调节等实验项目

7x24小时咨询热线 13667316246  13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

1、主要技术参数：①电机功率：125W；

                           ②调速范围：0~200rpm；

                           ③盘形凸轮：基圆半径R0=60mm；最大升程hmax=20mm；

                              圆柱凸轮；升程角a=15°；升程H=38.5mm；

                             从动滚子半径：rt=7.5mm

                             推杆行程：20mm

                          ④直线位移传感器（WYDC-25L）：L=25mm；

                          ⑤光栅角位移传感器：1000脉冲/转；

                          ⑥外形尺寸：670×530×340 mm；

                          ⑦重量：51kg。

2、基本配置：①实验台机架结构为柜式，实验机构装于平台上；

                     ②直流电动机、传动装置一套

                     ③圆柱凸轮（一种），盘形凸轮（等速运动规律、等加速等减速运动规律、多相式运动规律、余弦加速运动规律、正弦加速运动规律、改进梯形运动规律、改进等速运动规律、改进正弦加速运动规律等八种）；

                     ④滚子推杆一种；

                     ⑤直线位移传感器一个：WYDC-25L；

                     ⑥光栅角位移传感器一个；

                     ⑦测试数据采集系统一套；

                     ⑧配套教学专用软件一套；

                     ⑨随机工具一套；

                     ⑩机罩一个。

3、实验内容：①盘形凸轮虚拟设计及实物拼装（能拼装盘形凸轮和圆柱凸轮两种凸轮机构）；

                     ②盘形凸轮（4种）和圆柱凸轮的廓线运动规律仿真及检测；

                     ③系统速度波动检测及调节。

4、性能特点：①可进凸轮机构的简单拼装，可更换凸轮顶尖；

                     ②该实验台可对盘性凸轮和圆柱凸轮的运动规律进行检测和仿真分析；

                     ③检测系统集数据采集与电机调节控制于一体；

                     ④测试系统采用AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；

                     ⑤该系统配套软件以AVR为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点；⑥驱动电机可进行无级调速，以满足实验机构的不同运动要求；

                      ⑥使用实验教学软件进行实验指导以适应开放性实验教学需要。既方便教师指导，又达到学生自己动手操作的目的。

5、检测控制系统及教学分析软件内容和特点：

                      ①检测控制系统以AVR系列单片机组为核心，配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯，以及电机控制等功能，该系统利用串口实现数据采集箱和电脑之间的信息通讯；

                      ②该实验台教学分析软件包括实验内容介绍、实验录像、运动参数可视化分析、实验结果分析等内容；

                      ③可显示运动参数的实时变化曲线；

                      ④可对杆机构进行虚拟设计和运动仿真；

                      ⑤实验结果可以以文本形式保存，并可在网络上发送，便于网络化实验，使教师可在网上批改作业。

6、造型及表面处理：①大气美观、实物感强、加工精细；

                               ②盘形凸轮采用线切割精细加工；

                               ③金属外露件镀铬、其他表面防锈处理加喷塑；

                               ④实验台平台以槽钢为主要结构，传动部分均可在平台上进行装配。
