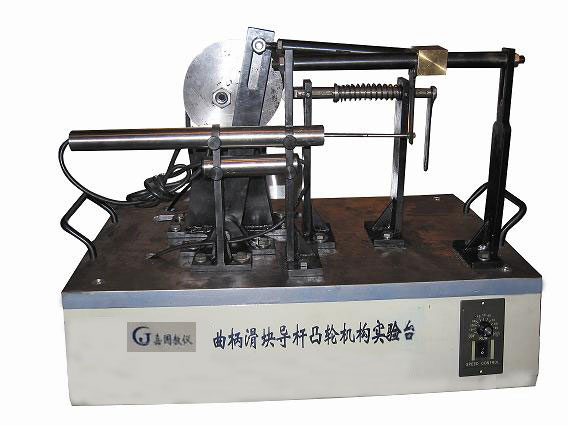

JYQD-C型曲柄滑块导杆凸轮机构实验台

产品简介： 该实验台可实现曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装；检测滑块的位移、速度、加速度。并实时显示变化曲线；检测凸轮的速度、加速度、角速度。并实时显示变化曲线；连杆上点的运动轨迹分析等

7x24小时咨询热线 13667316246  13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

一、实验内容

1、曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装。

2、检测滑块的位移、速度、加速度。并实时显示变化曲线。

3、检测凸轮的速度、加速度、角速度。并实时显示变化曲线

4、连杆上点的运动轨迹分析

二、主要技术参数

1、供电电源：220V/50HZ；

2、90YY(YS)-90F直流带齿轮减速机电机功率：125W

3、凸轮基圆半径60mm，最大升程30mm，滚子半径8mm

4、曲柄摆角31度，曲柄长度30-50可调；导杆长度200-250可调，连杆长度180-250可调，滑块最大行程130mm

5、光栅角位移传感器：1000栅

6、直线位移传感器：160L

7、外型尺寸：600×510×800mm

8、电机调速范围：0—250r/min

9、随机工具及附件各一套

三、性能特点

1、可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。

2、比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。

3、可对各种运动规律（8种）的直动从动杆凸轮机构的运动进行比较。

4、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。

5、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定。

6、该系统配套软件以AVR为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。

7、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
