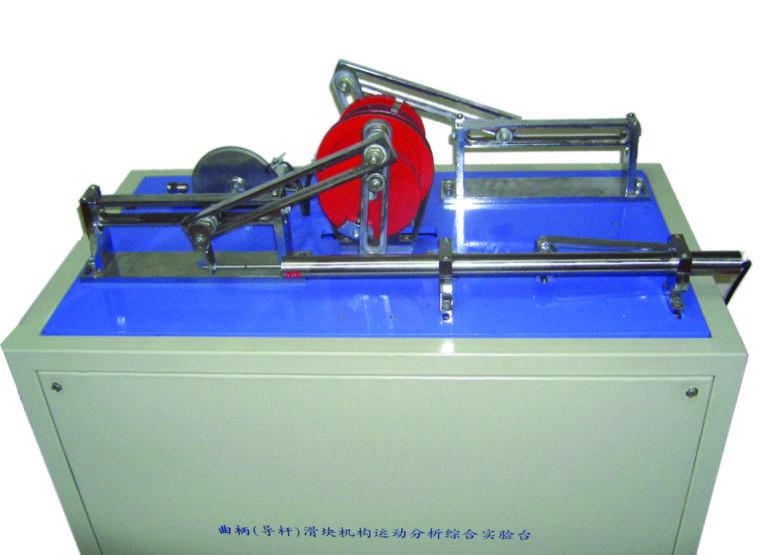

JYQH-B型曲柄(导杆)滑块机构实验台
产品简介:
7x24小时咨询热线 13667316246  13606500984
通过微信联络

(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系

1、主要技术参数:

①直流电机功率:125W;

②调速范围:0~200 rpm;

直线位移传感器(WYDC-200L):L=200mm

光栅角位移传感器(MOC70T3):1000脉冲/转;

⑤曲柄长度可调范围:20~60mm;

导杆长度可调范围:50~150mm;

连杆长度可调范围:50~220mm;

滑块偏心距:0~10mm;

⑥可拼装机构类型:2种;

外形尺寸:820×472×1000 mm;

重量:75kg。

⒉、基本配置:

①结构为柜式实验台机架;

②直流电动机及带传动装置;

③由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构

直线位移传感器一个:WYDC-200L;

⑤光栅角位移传感器(MOC70T3):1000脉冲/转;

⑥数据采集系统一套;配套教学软件一套;

随机工具一套;

3、实验内容:

①曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装;

②曲柄的运动检测,滑块运动仿真及实测对比分析;

③前级带传动的弹性滑动对曲柄(导杆)滑块机构速度波动的影响

④机架振动检测及对称和非对称机构平衡实验;

⑤连杆上点的运动轨迹虚拟分析。

4、性能特点:

①可进行曲柄滑块机构及牛头刨床机构的简单拼装;并对曲柄及滑块进行运动检测与仿真;

②所有杆构件长度及滑块偏心距均可进行无级调节;

③实验机构配置对称机构,可测试分析对称机构和不对称机构的平衡性能。

④检测系统集数据采集与电机调节控制于一体;

测试系统采用先进的AVR系列单片机系统,以串口通讯,测试数据精度高、速度快、稳定;

⑥驱动直流电机可进行无级调速,以满足实验机构的不同运动要求;

⑦⑥测试分析软件设置有实验教学界面,方便学生自己动手进行实验,适应应开放性实验教学的需要。

该系统上层软件对用户开放源代码,便于用户对软件进行第二次开发;

实验台平台以槽钢为主要结构,实验机构和传动部分均在平台上进行装配。

5、造型及表面处理:

①造型美观、大气、实物感强;

②运动构件加工精细;

主要构件外露表面镀铬;其他构件表面防锈处理加喷塑;
