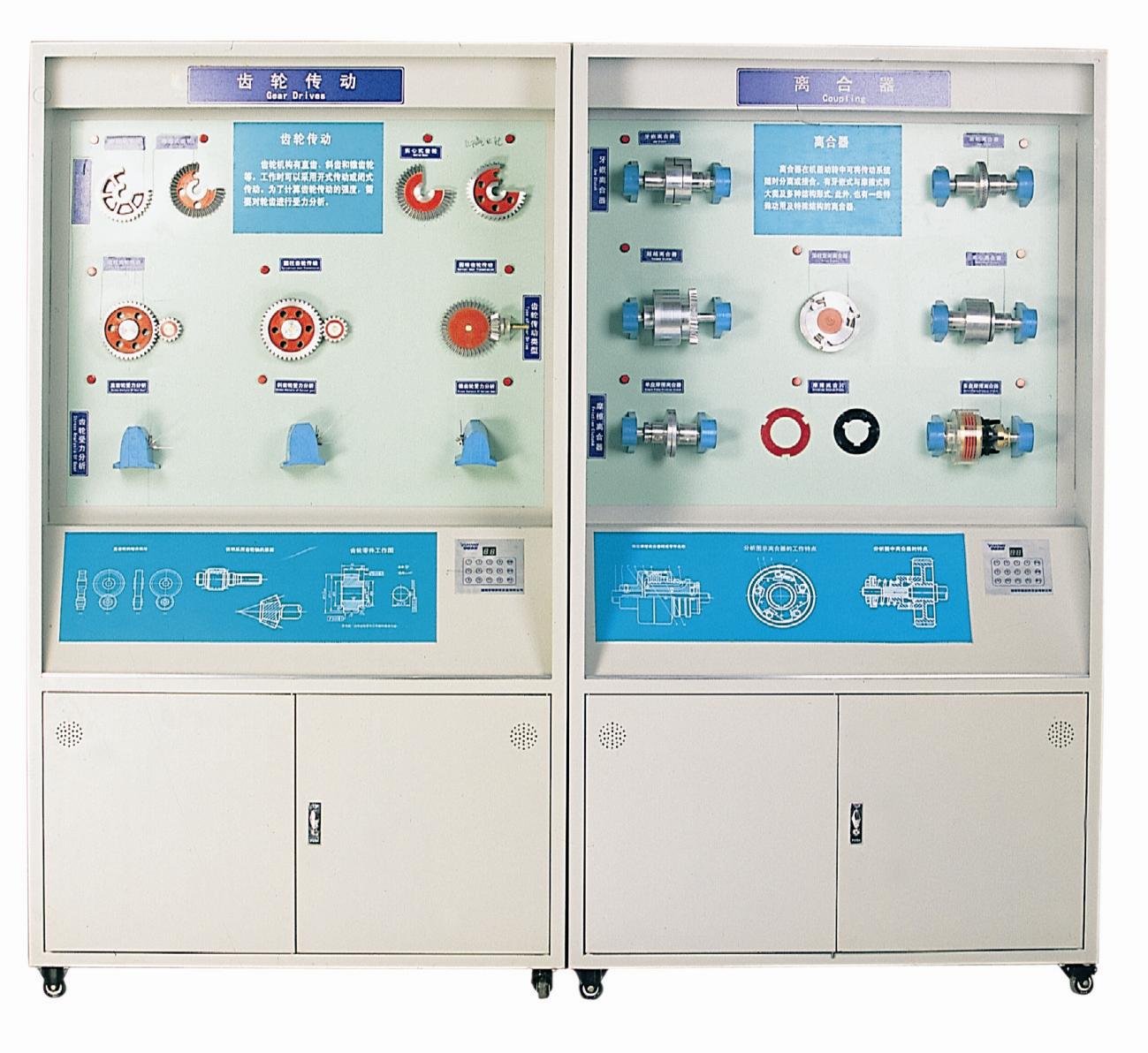

JLG-II型机械零件陈列柜(18柜)
产品简介: 本产品按照机械设计(机械零件)课程教学基本要求设计制作,可供该课程建立零件陈列室以进行教学之用。全套陈列柜共18个,系统展示联接、机械传动、轴系零部件以及其它零件等的结构类型及有关设计内容。
7x24小时咨询热线 13667316246  13606500984
通过微信联络


(特别说明:长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产,以下为实验设备基础参数,如需定制请电话联系

机械零件陈列柜展示内容

序号

单柜名称

实物仿真模型

1

螺纹联接类型

1、基本类型、主要参数图;2、螺纹的类型(8件);3、左右螺纹(2件、配图);4、螺纹联接基本类型(8件);标准联接件(33件)。

2

螺纹联接的应用

1、螺纹联接防松(10件);2、螺纹联接预紧(2件);3、螺纹联接应用(3件);提高强度设施(13件)。

3

键、花键和无键联接

1、键连接类型(11件);2、花键联接类型(3件);3、无键联接类型(2件);4、销联接类型(11件);5、图(各种键的类型)

4

铆、焊、胶接合过盈配合联接

1、铆接(10件);2、焊接(5件);3、胶接(14件);4、过盈配合联接(4件)。

5

带传动

1、带传动类型图(配实物9件);2、带传动类型(4件);3、带轮结构(4件);4、张紧装置(3件)。

6

链传动

1、链传动组成(1件);2、链传动运动特性(1件);3、链条类型(4件);4、链轮结构(4件);5、图(1张);6、链传动张紧装置(3件)。

7

齿轮传动

1、齿轮传动基本类型(6件);2、齿轮失效形式(模型板1件、实物4件);3、受力分析(3件);4、齿轮结构(6件)

8

蜗杆传动

1、蜗杆传动类型(4件);2、蜗轮类型(4件);3、蜗杆类型(4件);4、受力分析(模型2件、图1张)。

9

滑动轴承类型

1、推力滑动轴承(4件);2、轴瓦结构(6件);3、向心滑动轴承(5件);4、静压轴承(模型1件、图1张)

10

滚动轴承类型

1、滚动轴承类型代号图;2、滚动轴承主要类型(10件);3、直径系列、宽度系列(2件);4、滚动轴承结构(22件)

11

滚动轴承装置设计

1、轴承装置典型结构(10件);2、轴承预紧;3、轴承预紧(图);4、轴承紧固;5、轴承紧固(图)。

12

联轴器

1、刚性联轴器(4件);2、无弹性元件挠性联轴器(4件);3、非金属弹性元件挠性联轴器(4件);4、联轴器(图)。

13

离合器

1、牙嵌离合器(3件);2、摩擦离合器(3件);3、特殊离合器(3件);4、离合器(图)。

14

轴的分析与设计

1、轴的类型(5件);2、轴上零件定位(4件);3、轴的结构设计(4件);4、轴的设计过程(图)

15

弹簧

1、弹簧类型及应用(14件);2、弹簧类型(图);3、圆柱螺旋弹簧(8件);4、其它类型弹簧(4件)。

16

减速器

1、减速器类型及机构(4件);2、减速器附件(8件);3、减速器附件图及减速器装配图2张。

17

润滑与密封

1、润滑用油杯(5件);2、密封应用(2件);3、标准密封件(6件);4、接触式密封(4件);5、非接触式密封(4件);6、密封特点表。

18

小型机械机构设计实例

1、家用压面机;2、木工电刨;3、电动剪刀;4、角磨机;5、榨汁机;6、雕刻机;7、手电钻。

一、功能及特点:

 (1)陈列柜模型由全优质铝合金、实物模型、工程塑料、透明有机玻璃精加工制造,陈列柜体用厚度大于1.2mm的冷轧板成型、表面喷塑制作、柜上部日光灯照明,带锁玻璃门。

2)陈列柜的模型动作和讲解采用先进的单片机技术、VB语言程序控制系统加语音芯片灌制语音及直流电源。讲解词播放效果:100平方米内声音洪亮、清晰。

(3) 可遥控实现顺序动作播音讲解,或单柜任意模型的动作和讲解,或只动作不播音的控制(我公司率先推出无线遥控应用技术加语音芯片播音,不受场地影响,性能稳定,使用寿命长,可操作性强)。

4) 电动模型由微电机驱动。连续运行时间:1小时无卡死现象 ;

(5) 金属件模型表面作防锈处理,非金属件10年不老化。

二、主要技术参数:

(1)、陈列柜规格:1200×400×1900(长×宽×高)

(2)、输入电压:交流电220V±10%     400W

三、提供的文档

1)、产品说明书1份;

2)、CD(讲解词)1张(备用)
