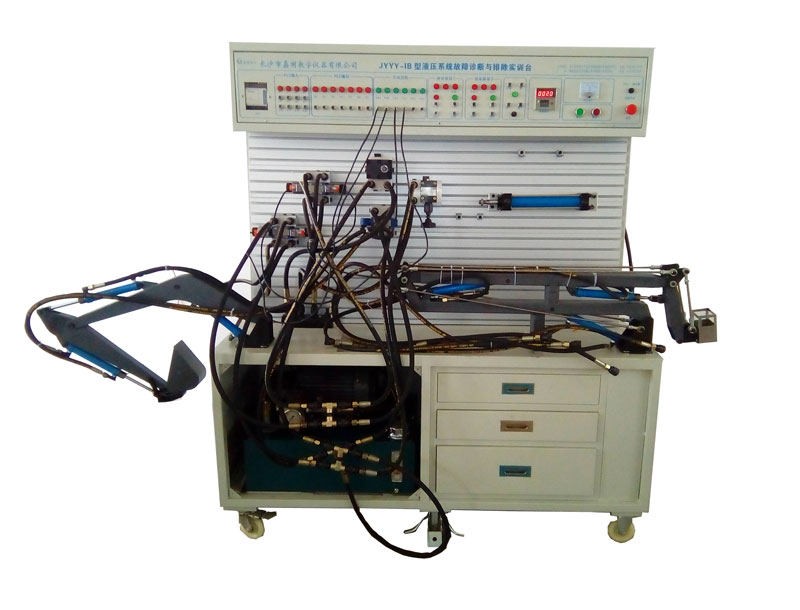

JYYY-IB工业型液压传动实验台

产品简介：该实验台液压元件均耐高压，采用模块化设计，可方便搭接不同功能的液压回路系统，能实现继电器控制、行程光电控制、PLC（日本三菱）程序控制、PC机软件控制方式。配备新一代组态王软件动态模拟实验过程和创新组合各种液压回路。

7x24小时咨询热线 13667316246 13606500984

通过微信联络

（特别说明：长沙嘉国教仪所供应的教学实验设备均可根据用户实际需求进行定制化设计与生产，以下为实验设备基础参数，如需定制请电话联系）

概述：

该实验台根据工厂实际应用条件而设计，所有液压元件均耐高压，采用北京华德液压元件和独特的模块化设计，构成插接方便的液压回路实验系统。学生可根据自己设计思路搭建不同功能的液压回路系统，从而对液压系统的组成、液压系统的工作原理、压差与流量的特性、主要元部件的静、动态特性测试以及各种液压回路的应用有了更深刻的认识，进而提高了学生对液压系统的动手能力和设计水平。

特点和性能：

1. 实验台为2mm冷轧钢板喷塑机架，安装台面为特制的宽160mm、厚16mm、长1500mm带T型槽工业用铝合金面板。

2. 配低噪音变量移动式电机叶片泵组合供油冷却系统，开机后一个工作日系统油温升不超过8℃。

4. 配平面密封快换接头，要求静动连接状态下无泄露。配精制聚氨酯高压油管。

5. 配相应的工具和易损件。

6. 能实现继电器控制、行程光电控制、PLC（日本三菱）程序控制、PC机软件控制方式。

7. 实验台设置有双重自动溢流保护系统，油温自显。

8. 电路供电系统采用双路安全保护，液压元器件电压均为24V，行程开关采用先进的光电开关控制，电气主要元件采用品牌。

9. 实验台具有计算机接口，可以实现PLC与计算机编程、通信、存储。

10. 配备新一代组态王软件动态模拟实验过程和创新组合各种液压回路。

实验项目：

一、液压回路功能验证实验

（一）压力控制回路

1. 调压回路:

a. 单级调压回路

b. 单级远程调压回路

c. 两级调压回路

d. 两级远程调压回路

e. 三级调压回路

f. 双压回路

2. 减压回路

a. 一级减压回路

b. 二级减压回路

3. 保压回路

a. 单向阀保压回路

b. 液控单向阀保压回路

c. 换向阀保压回路

d. 蓄能器保压回路

e. 辅助泵保压回路

4. 卸荷回路

a. 三位四通M型中位机能换向阀卸荷回路

b. 三位四通H型中位机能换向阀卸荷回路

c. 二位二通电磁换向阀卸荷回路

d. 先导式溢流阀卸荷回路

e. 行程阀卸荷回路

f. 压力控制卸荷双泵供油回路

g. 电磁阀控制卸荷双泵供油回路

5. 平衡回路

a. 顺序阀平衡回路

b. 液控单向阀平衡回路

c. 单向节流阀平衡回路

d. 液控单向阀和单向节流阀的平衡回路

e. 平衡与保压回路

f. 液控顺序阀平衡回路

6. 缓冲回路

a. 调速阀缓冲回路

b. 溢流阀缓冲回路

（二）速度控制回路

1. 节流调速回路

a. 节流阀进油节流调速回路

b. 调速阀进油节流调速回路

c. 节流阀回油节流调速回路

d. 节流阀旁路节流调速回路

e. 调速阀旁路节流调速回路

f. 单节流阀双向进油节流调速回路

g. 单节流阀双向回油节流调速回路

h. 双节流阀双向进油节流调速回路

i. 双节流阀双向回油节流调速回路

j. 有背压阀的进油节流调速回路

k. 调速阀回油节流调速回路

2. 增速回路

a. 单向阀控制差动连接增速回路

b. 二位三通电磁换向阀差动连接增速回路

c. 用蓄能器的增速回路

3. 速度变换回路

a. 用行程阀的快慢速换接回路

b. 二位二通电磁阀差动连接速度变换回路

c. 二位三通电磁阀差动连接速度变换回路

d. 调速阀串联速度变换回路

e. 调整阀并联进油控制速度变换回路

f. 调整阀并联回油控制速度变换回路

g. 双向速度变换回路

h. 进油控制速度变换回路

i. 回油控制速度变换回路①

j. 快慢速转换回路

k. 回油控制速度变换回路②

（三）方向控制回路

1. 换向回路

a. 二位四通电磁阀控制连续往复运动回路

b. 三位四通电磁阀控制连续往复运动回路

2. 锁紧回路

a. 三位四通电磁换向阀O型中位机能锁紧回路

b. 三位四通电磁换向阀M型中位机能锁紧回路

c. 单向阀锁紧回路

d. 液控单向阀锁紧回路

（四）多缸控制回路

1. 顺序动作回路

a. 压力继电器控制顺序动作回路

b. 单顺序阀控制顺序动作回路

c. 行程开关控制顺序动作回路

d. 行程阀控制顺序动作回路

e. 双顺序阀控制顺序动作回路

f. 顺序阀与行程开关联合控制顺序动作回路

g. 压力继电器与行程开关联合控制顺序动作回路

2. 同步动作回路

a. 调速阀出油节流同步回路

b. 调速阀进油节流同步回路

c. 调速阀进油节流双向同步回路

d. 调速阀回油节流双向同步回路

二、流体力学实验

1. 液阻特性实验

a. 环形缝隙流量压力特性实验

b. 细长小孔流量压力特性实验

c. 薄壁小孔流量压力特性实验

三、液压元件性能实验

1．液压泵静态特性实验

a. 流量—压力特性

b. 容积效率—压力特性

c. 总效率—压力特性

d. 输入功率—压力特性

2．溢流阀静态性能实验

a. 调压范围与压力稳定性

b. 卸荷压力与压力损失

c. 稳态压力—流量特性（启闭特性）

3．流量阀静态特性实验

a. 节流阀稳态流量—压力特性

b. 调速阀稳态流量—压力特性

四、液压回路性能实验

1. 节流调速回路性能实验

a. 节流阀进油节流调速回路速度—负载特性

b. 节流阀旁路节流调速回路速度—负载特性

c. 调速阀进油节流调速回路速度—负载特性

五、技术参数：

1. 变量叶片泵组：1台

型号：1HP+VP1-12-70

最高压力：7Mpa

流量：12L/min (0.35MPa 1800r/min时）

转速：1390r/min

驱动功率：0.75KW

电源：220V/380V 50HZ

2. 定量叶片泵组：1台

型号：3HP+FA1-08

最高压力：7Mpa

排量：8ML/rev

转速：1500r/min

驱动功率：2.2KW

电源：220V/380V 50HZ

3. 风冷却器：1台

型号：AW0608

压力：1.4MPa

流量：20L/min

功率：65W

电源：220V

4. 油箱：580×480×270mm

容积：40L

5. 操作总台：1个

外形尺寸：1590×550×1680mm

实验台重量：118kg

实验配置：

JYYY-IB型液压传动与控制培训系统综合性能实验台(单面)
液压元器件配置清单

序号	名称	型号	数量	技术指标	备注
1	双作用单出杆油缸	HOB32*150LA	2件	压力10Mpa 缸径Ф32mm 行程150mm
2	卸荷式调压总阀	YC-10	1件	工作压力0.7~7MPa
3	先导式溢流阀	Y-10B	1件	调压范围0.5~6.3 MPa 流量10L/min
3	先导式溢流阀	Y-25B	1件	调压范围0.5~6.3 MPa 流量25L /min
4	直动式溢流阀	DG-02	2件	压力6.3 MPa 流量10L/ min	主阀
5	远程调压阀	YF-B8H1-S	2件	调压范围0.6-8MPa 额定流量2L/min
6	先导式减压阀	J-10B	1件	调压范围0.5-5MPa 流量10L/min
7	顺序阀	X-25B	2件	调压范围0.5~6.3 MPa 流量25L/min
8	压力继电器	EYX15-5	1件
9	节流阀	L-10B	2件	工作压力0.3~6.3 MPa 流量10L
10	调速阀	T-10B	2件	工作压力0.5~6.3 MPa 流量10L
11	单向阀	I-25B	3件	压力6.3MPa 流量25L/min
12	液控单向阀	IY-25B	1件	压力6.3MPa 流量25L/min
13	二位二通行程换向阀	22C-25B	1件	压力6.3 MPa 流量25L/min
14	二位二通电磁换向阀	22E2-25BH	1件	压力6.3 MPa 流量25L/min
14	二位二通电磁换向阀	22E2-25B	2件	压力6.3 MPa 流量25L/min
15	二位三通电磁换向阀	23E2-25B	1件	压力6.3 MPa 流量25L/min
16	二位四通电磁换向阀	24E2-25B	2件	压力6.3 MPa 流量25L/min
17	三位四通电磁换向阀	34E2-25B	2件	压力6.3 MPa 流量25L/min
		34E2-25BH	1件
		DSG-01-3C4	1件
18	液控顺序阀	XY-25B	1个	工作压力0.5~6.3MPa 流量25L/min
19	环形缝隙测试块	JY--FX	1件	压力1.5 MPa 流量10L/min
20	细长小孔测试块	JY--XCH	1件	压力1.5 MPa 流量10L/min
21	薄壁小孔测试块	JY--BBK	1件	压力1.5 MPa 流量10L/min
22	椭圆齿轮流量计	LC-15	1件	流量范围0.3-1.5m³/h 公称压力1.6MPa
23	蓄能器	NXQA-0.63/ 10-L-A	1件	容积0.63L 压力10MPa
24	球阀	YJZQ-H10N	1件	公称压力20MPa
25	量筒	JY--YL	1件	550ml
26	快换接头	JY--KJ	40套	压力10 Mpa
27	快换接头(单头)	JY--DT	83个	压力10 Mpa
28	螺纹接头	JY--JT	30个	压力10 Mpa	性能测试用
29	管用直通接头	JY--ZT	16个	压力10 Mpa
30	管用直角接头	JY--GZ	16个	压力10 Mpa
31	聚氨酯高压油管	XPUΦ8-1	16根	压力10 Mpa
32	三通接头	JY--SF3	6个	压力10 Mpa	其中带表三通接头3个
33	四通接头	JY--SF4	2个	压力10 Mpa
34	快换连接底板	JY--KD	40个	60mm′ 80mm
35	油路板	JY--YLB	28个	压力10 Mpa
36	油缸底板	CT-DB	2个	压力6.3 Mpa
37	顶缸座	JY-GZ	1个	压力6.3 Mpa
38	压力表	YTN150	2个	0.4级1.6Mpa压力表
		YTN60	2个	2.5级10mpa耐震压力表
		YTN60	3个	2.5级10 mpa压力表
39	钢架铝合金T型槽面板结构操作台	JY-ZT	1个	1590′550′1680mm 重量180Kg
40	泵站	JY-YZ	1个	变量叶片泵组：1台型号：1HP+VP1-12-70 最高压力：7Mpa 流量：12L/min (0.35MPa 1800r/min时）转速：1390r/min 驱动功率：0.75KW 定量叶片泵组：1台型号：3HP+FA1-08 最高压力：7Mpa 排量：8ML/rev 转速：1500r/min 驱动功率：2.2KW	含:变量叶片泵电机组合, 定量叶片泵电机组合, 吸油过滤器，空气过滤器，液位计，温度传感器，油温冷却循环系统

常用工具及易损件

序号	名称	型号	数量	备注
1	密封胶带		2卷
2	密封圈		1组
3	6"活动扳手		1个
4	19-22开口扳手		1个
5	22-24开口扳手		1个
6	24-27开口扳手		1个
7	3mm内六角扳手		1个
8	5mm内六角扳手		1个
9	6mm内六角扳手		1个
10	6"内卡环钳		1个
11	6"外卡环钳		1个
12	十字起		1把
13	一字起		1把
14	元件存放盆		3个
15	漏斗		1个
16	32"红色液压油	50kg

JYYY-IB型液压传动与控制培训系统综合性能实验台(单面)

电器配置清单

序号	名称	型号	数量	备注
1	可编程控制器	FX1S-20MR-001	1	三菱电机
2	手编器	FX-20P	1[选配]
3	PLC编程电缆	SC-09	1
4	PLC编程软件		1
5	继电器	MY4NJ	6	欧姆龙
6	接近开关	TX-SN5C-NPN	4	台湾北崎电气
7	霍尔元件	TX-12N4C-NPN	1
8	三相功率KW表	DK3-DV05	1
9	三相功率变送器	DT33S-W3.3KW	1
10	开关电源	S200-24	1	上海任重仪表有限公司
11	开关电源	5V/1A	1	上海任重仪表有限公司
12	变压器	TK500	1	长沙麓山变压器总厂
13	空气开关	DZ47-16A	1	施乃特电器有限公司
14	保险	RT18-32	3	施乃特电器有限公司
15	交流接触器	[JZC1-44/36V]	7	中国民扬电器集团
16	航空插	XS12/2P	16	迈峰仪表接插件厂
17	航空插	XS12/3P	11
18	航空插	XS12/4P	8
19	航空插	XS16/4P	1
20	红灯按扭	ZB2-BWB41C	1	施耐德电气
21	绿灯按扭	ZB2-BW31C	8
22	红灯按扭	ZB2-BWB42C	4
23	黄灯按扭	ZB2-BWB51C	6
24	转换按扭	PBC[Y090]LYA7	1	上海台博电器有限公司
25	方型按扭	LAS1J-22Z	1	淅江红波按扭制造有限公司
26	电压表	85C-V30V	1	凯达利仪表有限公司
27	电流表	85C-A20A	1	凯达利仪表有限公司
28	指示灯	NHC-24V	4	上海冯事达电气有限公司
29	接线端子	1534	2	嘉国教仪
30	数显转速板		1	嘉国教仪
31	数显温度板		1	嘉国教仪
32	信号转换模块		1	嘉国教仪
